一、產品概述

        礦用候車無線閉鎖裝置是運用無線傳感網絡技術和總線通信技術研發的一套智能報警閉鎖裝置。具有無線發送閉鎖解鎖信息、語音報警和閉鎖控制、LED屏顯示、自動檢測等功能，是保障礦井候車運輸安全理想的智能化多功能產品?？捎糜诿旱V有甲烷、煤塵爆炸危險的場合。

二、產品組成

        本裝置由礦用無線車載機、礦用轉速傳感器, 礦用無線發射器、礦用聲光報警器、礦用無線基站、礦用直流穩壓電源（帶備用電池）等組成。

三、裝置能實現功能

1.無線聯網閉鎖功能

        每個候車座位上方安裝一個無線發射器，發射器平時都為休眠狀態，30秒醒來一次發射心跳包，以讓主機知道每個發射器通信狀態。每個發射器設置急停和報警解除兩個按鍵，如果有任一個發射器報警按鍵按下，可以喚醒發射器。當按下急停按鈕，發射器會發射一個報警無線包給附近基站，基站再通過CAN總線把信號傳輸給聲光報警器，聲光報警器開啟閉鎖開關實現候車停機并進行語音報警報警，同時LED顯示屏顯示發射信號發射器的地址信息。發射器電池供電可達1年以上。

2.無線聯網解鎖功能

        本裝置在無線報警閉鎖后，如果需要解除報警，乘員可按無線發射器上的報警解除鍵，發射器會發射一個解除報警信息給無線基站，無線基站再通過CAN總線把信號傳輸給聲光報警器和LED屏， LED顯示屏?xí)@示解除報警信息，聲光報警器在語音播報發送解除信號的無線發射器號碼的同時如果沒有其他發射器發送過閉鎖信號，就控制連鎖開關解鎖，實現候車再次運行。如有多個發射器發射了閉鎖信息，必須每個發射閉鎖信息的發射器都再發送了解鎖信息后聲光報警器才能解除閉鎖報警。

3.LED屏顯示及語音播報功能

        在斜巷上下口各安裝一臺LED顯示屏和一臺聲光報警器，接入CAN總線，接受CAN總線上信息。顯示屏顯示內容包括：機車速度信息、無線發送閉鎖或解鎖信號發射器信息、本設備聯網信息和使用提示信息等。聲光報警器在報警時，會語音播報發送閉鎖或解鎖發射器的地址信息。

4. 候車運行檢測功能

        在猴車轉盤上安裝速度傳感器，車載機可通過速度傳感器檢測到候車運行、停車信息，并能及時發送到LED顯示屏進行顯示。

5．實時通信功能

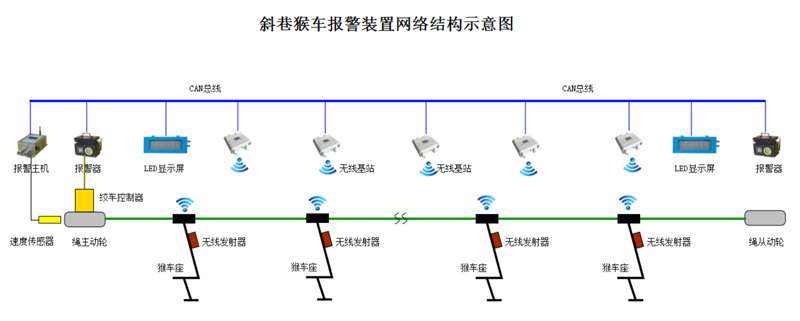

        本系統上位機軟件硬件采用CAN總線進行通信，現場CAN總線連接的所有無線基站、報警主機、LED信息屏或報警控制器都是接在此CAN總線上，各自收取自己需要的信息或發送信息，結構簡單，大量減少了設備使用量，減少了用戶投資。
